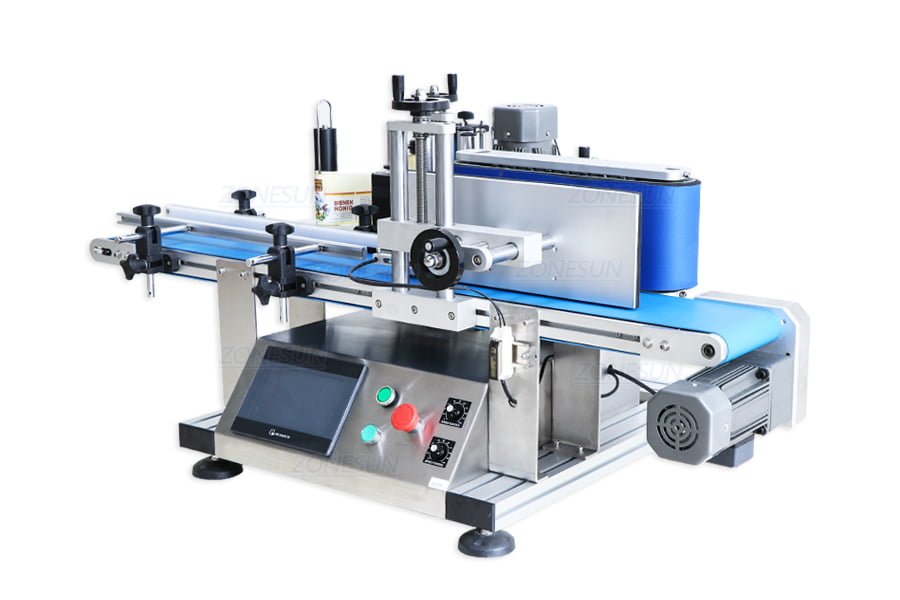

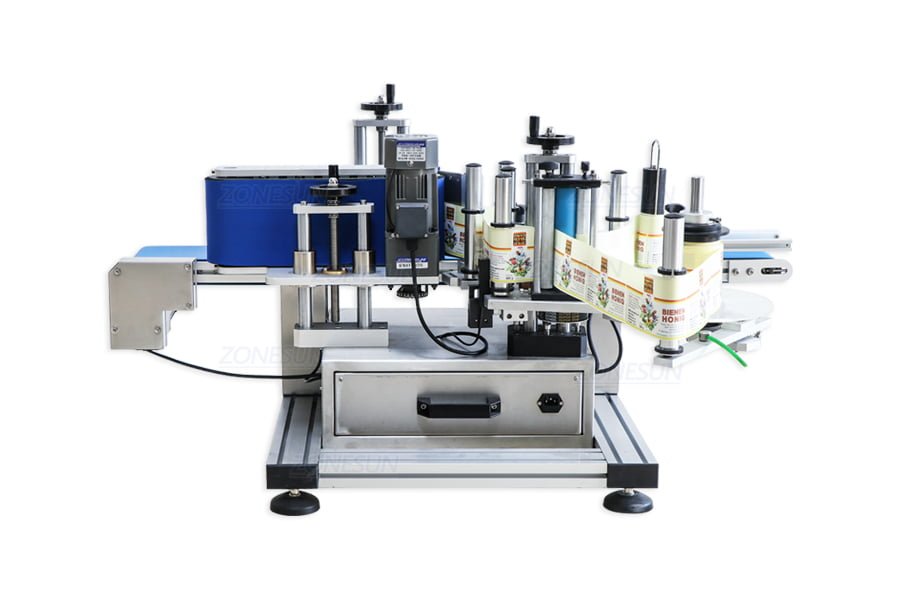

Il existe de nombreux types de étiqueteuses automatiques d'étiquettes avec des fonctions différentes, mais les principes de base sont similaires. Le dessin est le diagramme schématique de l'étiqueteuse plate, qui montre le processus d'étiquetage des objets plats : un rouleau d'étiquettes est placé sur le rouleau dérouleur de l'étiqueteuse. Un jeu de rouleaux permet d'arrêter l'étiquette et de contrôler le relâchement du matériau laminé. Pièces diverses
La fonction est la suivante :
(1) Roue de déroulement. Il s'agit d'une roue passive utilisée pour placer des étiquettes en rouleau. Généralement équipé d'un dispositif de freinage à friction réglable, le but est de contrôler la vitesse et la tension de l'enroulement, afin de maintenir une alimentation en papier fluide.
(2) Roue tampon. L'œuvre est liée au ressort. Peut se balancer d'avant en arrière. Le but est d'absorber la tension du matériau laminé au démarrage du dispositif, de maintenir le matériau en contact avec les rouleaux et d'éviter qu'il ne se brise.
(3) Rouleau de guidage. Il est composé des deux supérieurs et inférieurs et joue le rôle de guidage et de positionnement du matériau laminé.
(4) Entraînez le rouleau. Il se compose d'un ensemble de roues à friction active. Habituellement, l’un est un rouleau en caoutchouc, l’autre est un rouleau en métal et le papier support passe à travers lui. Le rôle est de favoriser la réduction des matières et d’obtenir un étiquetage normal.
(5) Roue de rembobinage. Il s'agit d'une roue motrice dotée d'un dispositif de transmission par friction, qui sert à rembobiner le papier de base après l'étiquetage. La rotation de la roue réceptrice du papier n'interfère pas avec la manipulation du papier par la roue motrice, et la transmission synchrone est réglée par le dispositif à friction.
(6) Planche à éplucher. Il y a un angle (généralement inférieur à 30 °) à partir de l'extrémité du panneau, de sorte que lorsque le papier support passe le panneau de pelage pour changer de direction, l'étiquette peut être facilement éjectée et détachée du papier support pour entrer en contact avec l'objet d'étiquetage.
(7) Rouleau d'étiquetage. Le processus d'application uniforme et uniforme de l'étiquette avec le papier antiadhésif au processus d'étiquetage automatique est le suivant : lorsque le capteur envoie un signal indiquant que chaque étiquette doit être étiquetée, la roue motrice de la machine à étiqueter tourne. Étant donné que l'étiquette en rouleau est dans un état tendu sur l'appareil, lorsque le papier support passe près de la plaque de décollage et change de direction, l'étiquette est obligée de se détacher en raison de son propre matériau et est prête à être étiquetée. A ce moment, l'objet d'étiquetage se trouve juste en dessous de l'étiquette. Sous l'action de la roue d'étiquetage, un étiquetage synchrone est obtenu. Après l'étiquetage, le capteur situé sous l'étiquette en rouleau envoie un signal pour arrêter de fonctionner, la roue motrice est à l'arrêt et un cycle d'étiquetage se termine.
Quel que soit le type d’étiqueteuse, le processus d’étiquetage est similaire. La différence est que la position d'installation du dispositif d'étiquetage est différente, la méthode de manipulation de l'objet d'étiquetage, la méthode de positionnement et le rouleau d'étiquetage sont différents.
